DTRO渗滤液应急处理运营服务系统

OPERATIONAL SERVICES

垃圾渗滤液是一种成分相当复杂的高浓度有机废水,若任其排放将严重污染周围农田及水系,造成地下水或环境污染,后果更为严重。以保护环境为目的,一诺研发垃圾渗滤液处理设备,对渗滤液进行高效处理,实现出水稳定达标的目的。

除供应渗滤液成套设备外,一诺环境推出了DTRO渗滤液应急处理专业化运营业务,按照渗滤液处理量收取服务费,开启了全新的商业模式。

产品标准及技术参数

PARAMETER

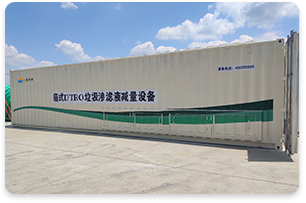

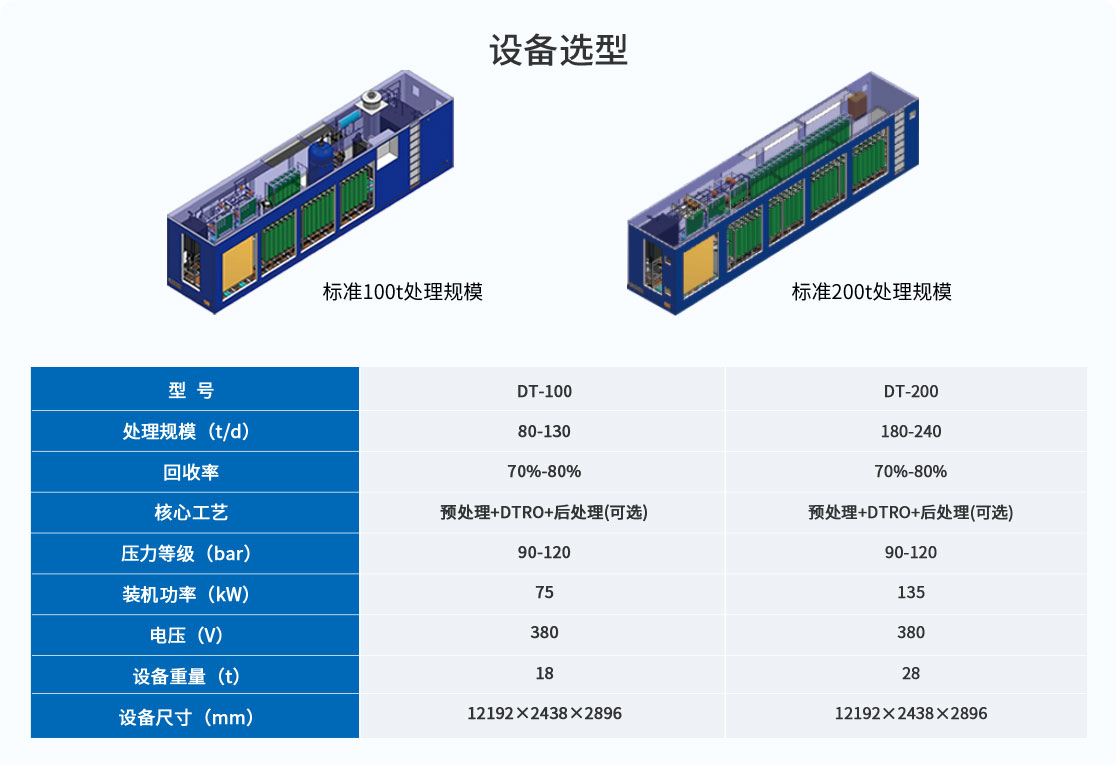

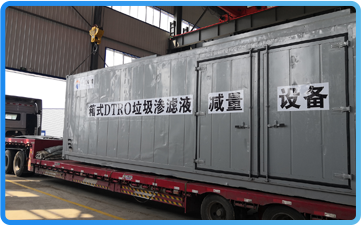

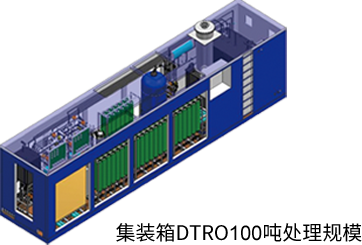

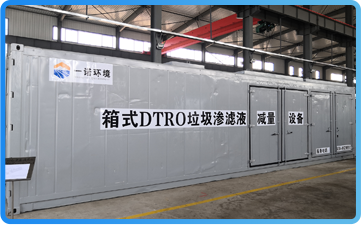

集装型系统双级DTRO高效处理系统

设备回收率

70-85%

主工艺段

前处理(可选)+预处理+双级DTRO+后处理(可选)

压力等级

75-90bar

电压

380V

部分设备型号

YN-100

YN-150

YN-200

YN-500

设备处理量(m³/d)

90-130

140-170

180-240

500

膜柱配比(均可扩容)

一级48支,二级12支(可选)

一级68支,二级16支(可选)

一级88支,二级20支(可选)

一级114支,二级46支(可选)

装机功率

60kw

85kw

85kw

240kw(主机)

设备净重

主机系统约18.0吨

主机系统集装箱约18.5吨
罐系统集装箱约12.5吨

主机系统集装箱约22吨
罐系统集装箱约15吨

主机系统集装箱约30吨

设备尺寸

主机系统(40尺)
12500mm*2600mm*3000mm

主机系统(40尺)
12500mm*2600mm*3000mm
罐系统(20尺)
6000mm*2600mm*3000mm

主机系统(40尺)
12500mm*2600mm*3000mm
罐系统(30尺)
9000mm*2600mm*3000mm

主机系统(40尺)
12500mm*2600mm*3000mm

撬装型系统双级DTRO高效处理系统

设备回收率

70-85%

主工艺段

前处理(可选)+预处理+双级DTRO+后处理(可选)

压力等级

75-90bar

电压

380V

部分设备型号

YN-80

YN-100

YN-150

YN-200

设备处理量(m³/d)

70-80

90-130

140-170

180-240

膜柱配比(均可扩容)

一级37支,二级8支(可选)

一级48支,二级12支(可选)

一级68支,二级16支(可选)

一级88支,二级20支(可选)

装机功率

55kw

60kw

85kw

85kw

设备净重

主机系统约8.5吨
罐系统约2.0吨

主机系统约9.0吨
罐系统约2.0吨

主机系统约11.5吨
罐系统约2.5吨

主机系统为11.5吨
罐系统约2.5吨

设备尺寸

主机系统
8000mm*2300mm*3500mm
罐系统
7000mm*350mm*5000mm

主机系统
9000mm*2300mm*3500mm
罐系统
7000mm*350mm*5000mm

主机系统
9000mm*2300mm*3500mm
罐系统
7000mm*350mm*5000mm

主机系统
9000mm*2300mm*3500mm
罐系统
7000mm*350mm*5000mm

产品优势·因客户而生

PRODUCT ADVANTAGES

出水稳定,受外界因素影响小

分离性能稳定,截留率高,满足不 同排放标准要求。

建设周期短,调试启动迅速

设备到场后一周出水达标,通水电即可运行。

自动化操作,运行成本低

一体化全自动运行,系统可随时关闭启动。

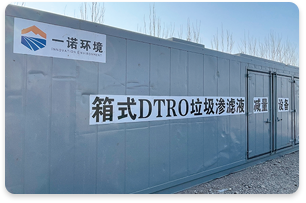

占地面积小,可移动性能强

集成系统结构紧凑,箱式可移动,可不建厂房及配套土建设施,
只需简单场地平整。

专业服务领域

SERVICE AREA

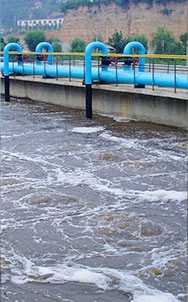

垃圾填埋场渗滤液处理

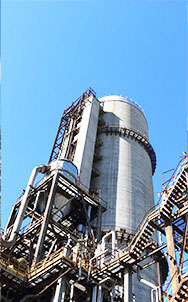

垃圾焚烧厂渗滤液处理

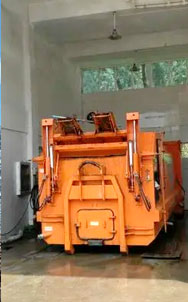

垃圾中转站渗滤液处理

高盐废水应急处理

污水应急处理

应急用水

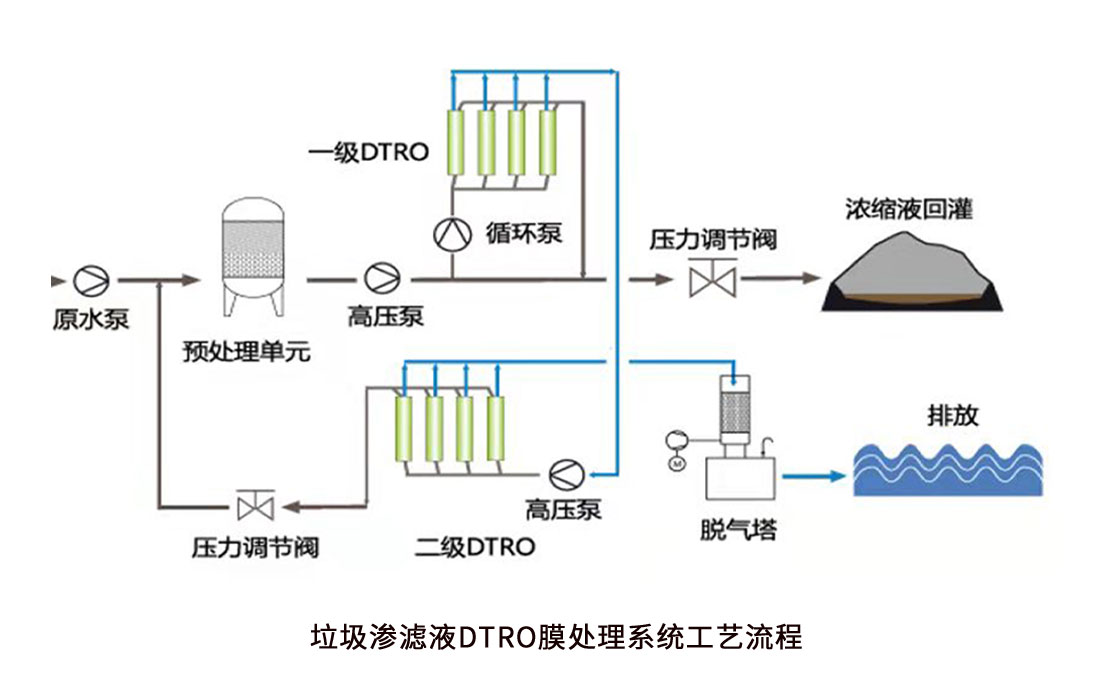

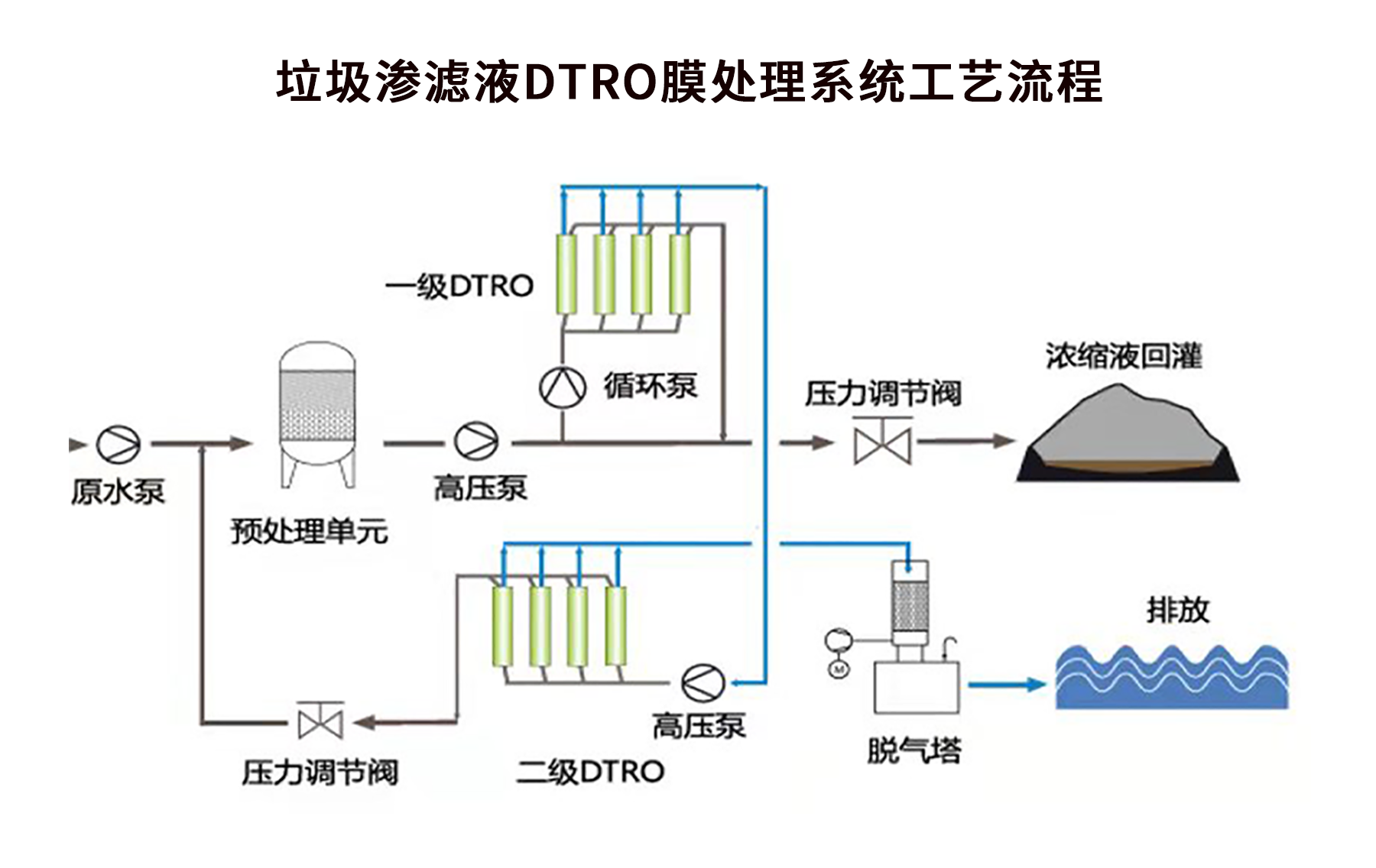

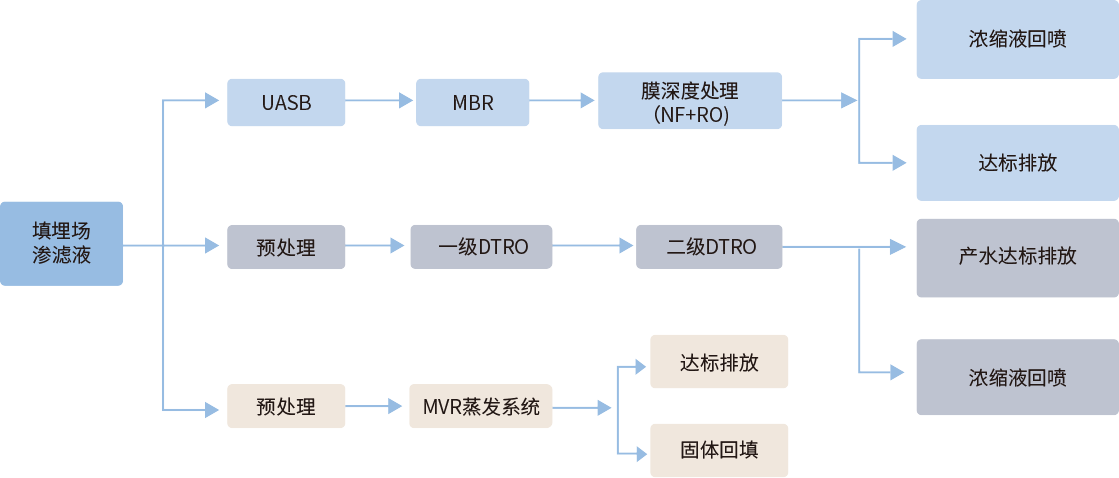

工艺流程

AFTER-SALE SERVICE

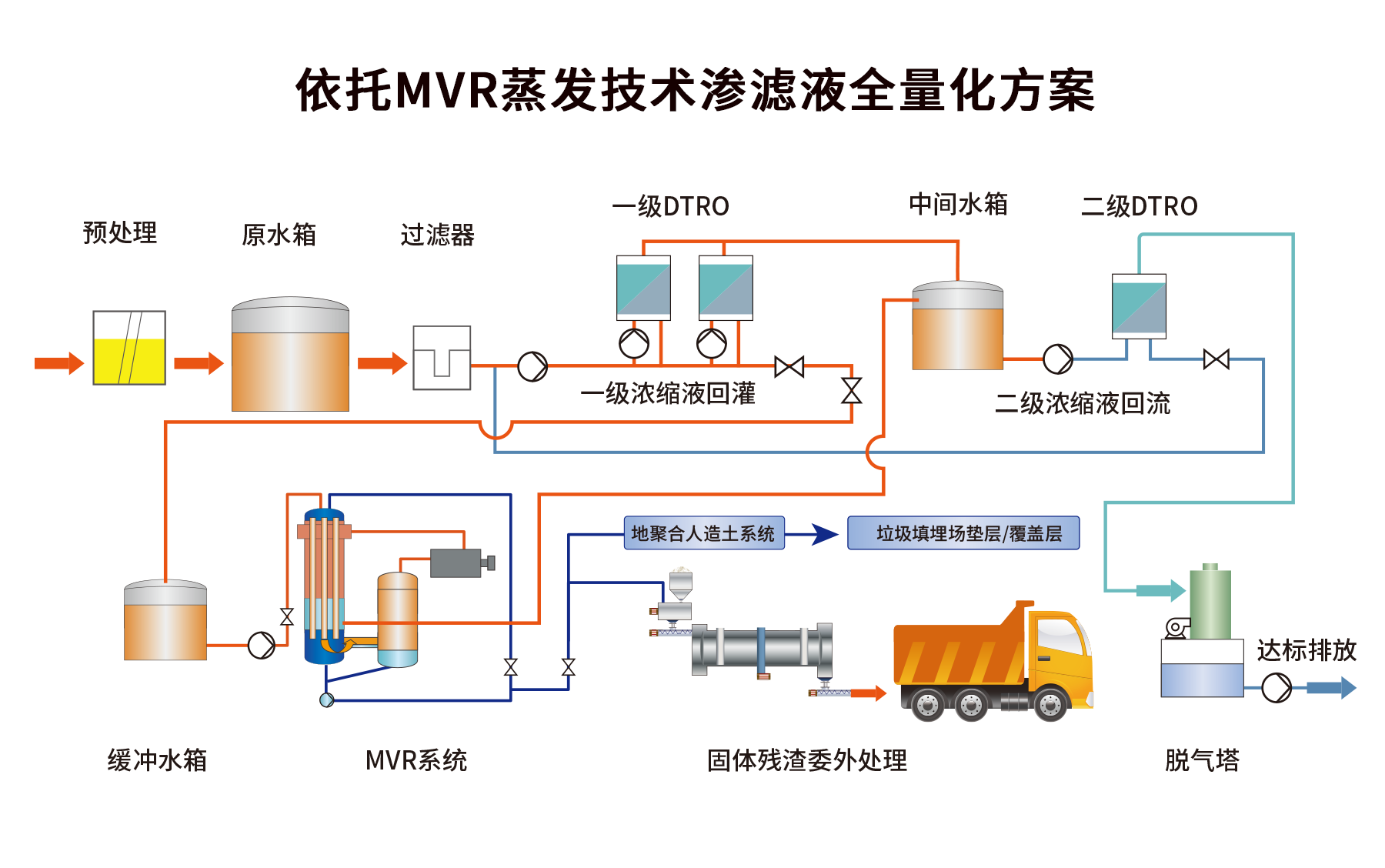

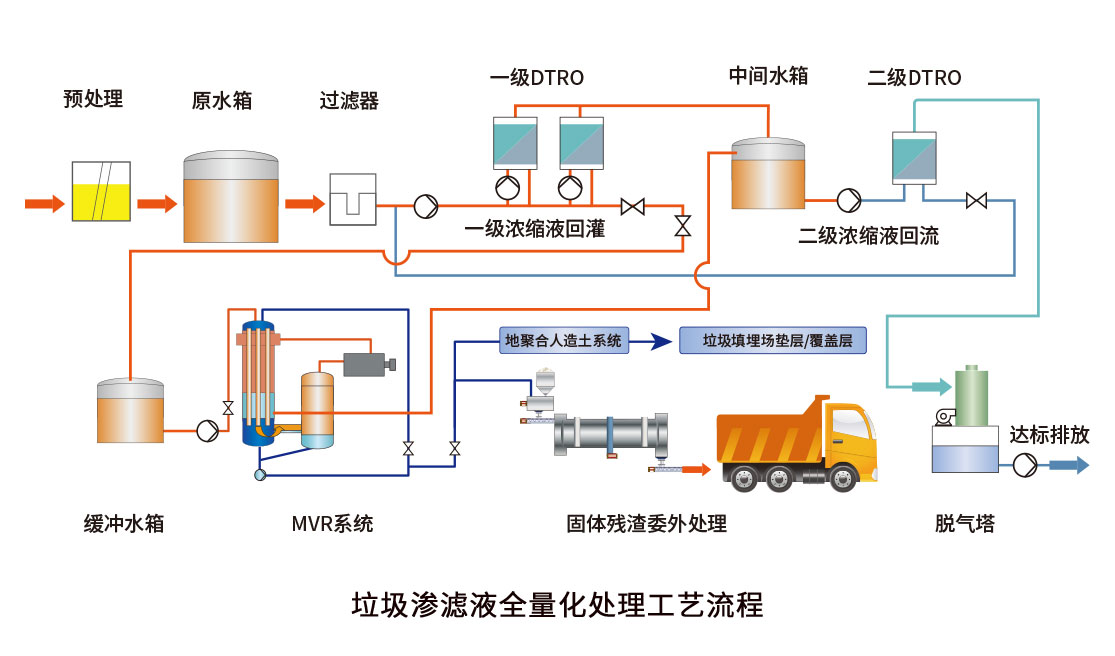

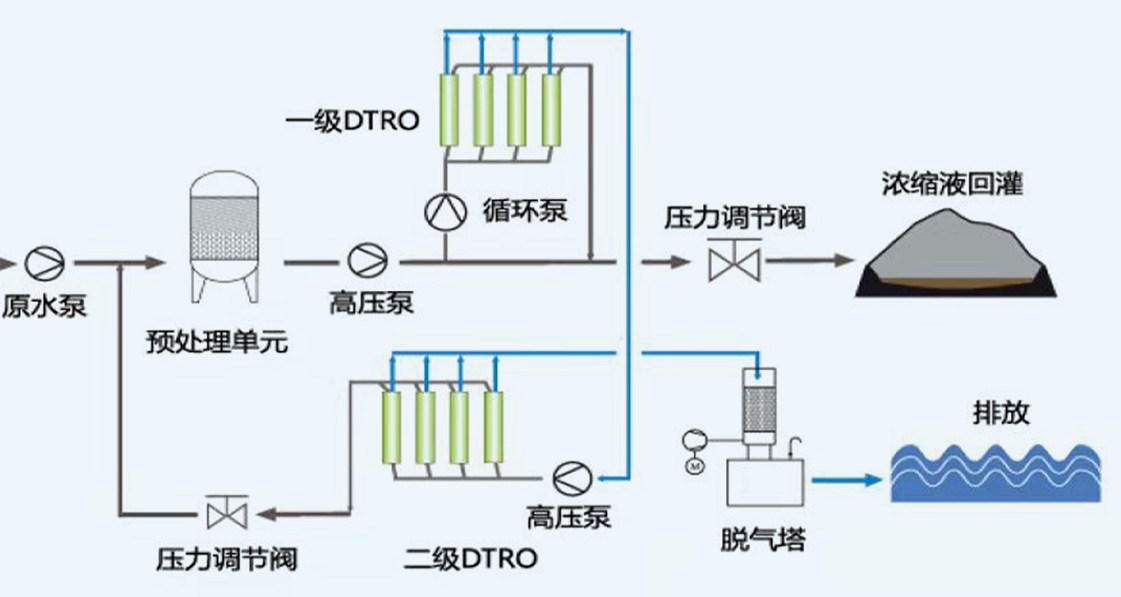

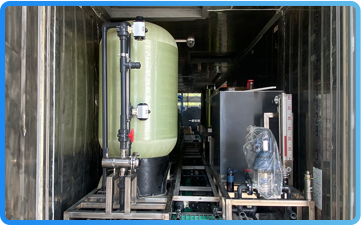

渗滤液原液通过预处理(袋滤+砂滤)后进入到DTRO原水罐,在原水罐中加酸搅拌后通过原水泵泵入到保安过滤器进行进一步预处理,然后通过高压柱塞泵泵入到一级膜系统进行透过液与浓缩液分离,浓缩液汇集起来排放到浓缩池,透过液通过二级高压柱塞泵入到二级膜系统进行进一步的分离,浓缩液回到一级系统再次处理,透过液通过脱气塔排气后由清水外排泵排入到清水池中。

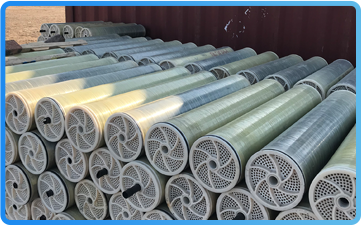

DTRO碟管反渗透膜

DTRO MEMBRANE

DTRO膜(碟管式反渗透膜)是反渗透的一种形式,是专门用来处理高浓度污水的膜组件,利用压力使水分子渗滤液透过反渗透膜,把污染物包括氨氮等大于1nm的分子截留,从而达到处理渗透液的目的,其核心技术是碟管式膜片膜柱。因其解决了垃圾渗透液处理中的膜片污染及堵塞问题,是一种高效的垃圾渗透液处理技术。

预处理
简单

回收率高
能耗低

系统
适应性强

使用
寿命长

系统
紧凑灵活

可扩充
性强

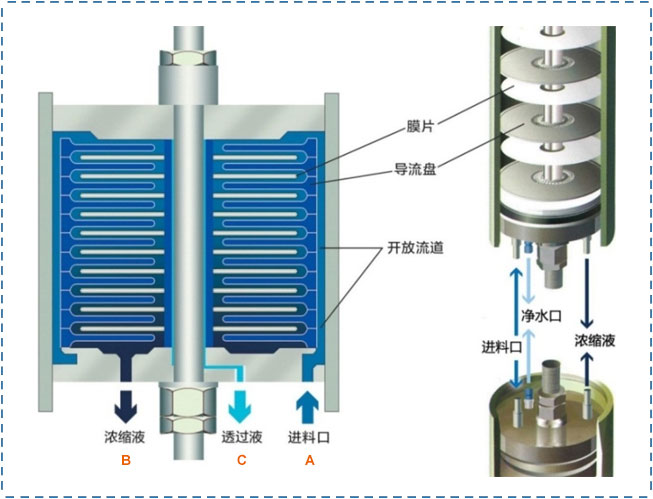

DTRO膜组件原理

PRINCIPLE

1、料液由A口进入膜底部,从外壳边缘的间隙中进入顶部的导流盘中;
2、被处理的液体以最短的距离快速流经过滤膜,然后 180°逆转到另一膜面;
3、再从O型圈外部的缝隙中流入到下一个过滤膜片,从而在膜表面形成由导流盘圆周到圆中心;
4、再到圆周,再到圆中心的切向流过滤,浓缩液最后从进料端法兰B处流出;
5、料液流经过滤膜的同时,透过液通过中心收集管C不断排出;
6、浓缩液与透过液通过安装于导流盘上的 O 型密封圈隔离。

安装及维护要求

MAINTENANCE

1将集装箱设备放置在已平整好的地面上;

2将进水,排水,出水分别对接到集装箱的相应法兰处;

3将电源接入到集装箱内的电控箱内;

4对预处理及管道进行冲洗,然后将滤芯装入保安滤器内,加药剂加入到药箱内,DTRO膜装入膜壳内;

5对设备进行预冲洗,目的是排尽设备及管道内的空气;

6启动原水泵,观察设备压力,启动高压泵,调节高压泵的压力和浓水流量,使产水量达到预计产水量;

7观察设备出水电导率,电导率合格后,产品水方可使用。

资质专利·专业决定质量

QUALIFICATION PATENT

了解一诺·期待与您的合作

ABOUT US

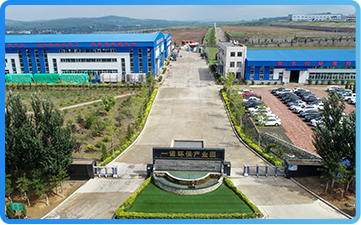

辽宁一诺环境产业集团有限公司

Liaoning Innovation Environment Group Corp.,Ltd

位于龙鸟故里辽宁北票市“一诺环保产业园”,注册资本1亿元,总占地270亩,规划建设14万平米现代化厂房。一诺环境专注生活污水处理设备设计、研发、制造、销售、安装、运营、检测的环保企业,公司自主研发了SMART一体化污水处理设备、净化槽、化粪池等多款一体化产品,为农村、景区、服务区、校园、别墅区、客栈、民宿、酒店等生活污水处理工程提供设备技术支持,承接农村污水处理项目建设、运营。

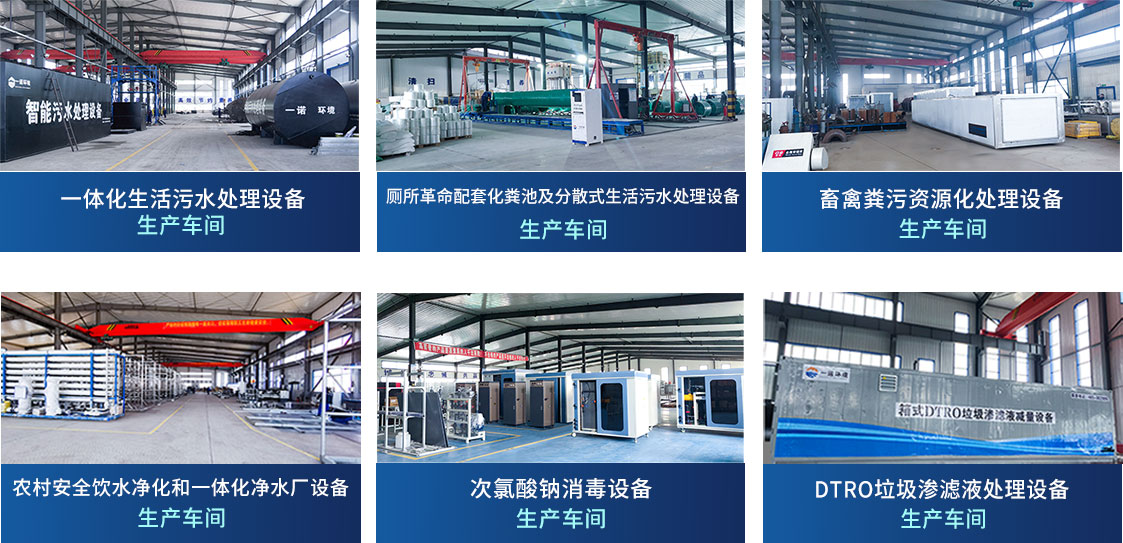

制造中心

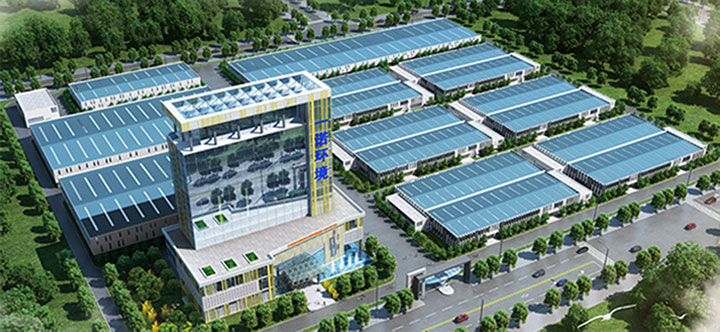

14万平现代化生产基地
